◎ 王煜东 王忆希 科技日报记者 谢开飞

你敢信吗？将来的AR眼镜，能高清导航、及时翻译、无缝接入臆造会议，还跟粗鄙眼镜同样轻。可最大的拦路虎，即是怎样在指甲盖大小的败露芯片上，塞进数以亿计的发光像素。

当今，这说念行业死结，被别称后生科学家解开。灵感确实来自模压月饼，盖印作画。

业内大都将像素密度卓越10000 PPI（每英寸像素数）的“视网膜级”败露视为时间攻关的环节筹谋。

福州大学讲解李福山团队的后生磨真金不怕火林立华基于纳米转印时间，奏凯制备出全彩超高辨认量子点发光二极管，将像素密度进步到25400 PPI，顶破行业天花板。干系戒指近日发表于国外学术期刊《当然》。

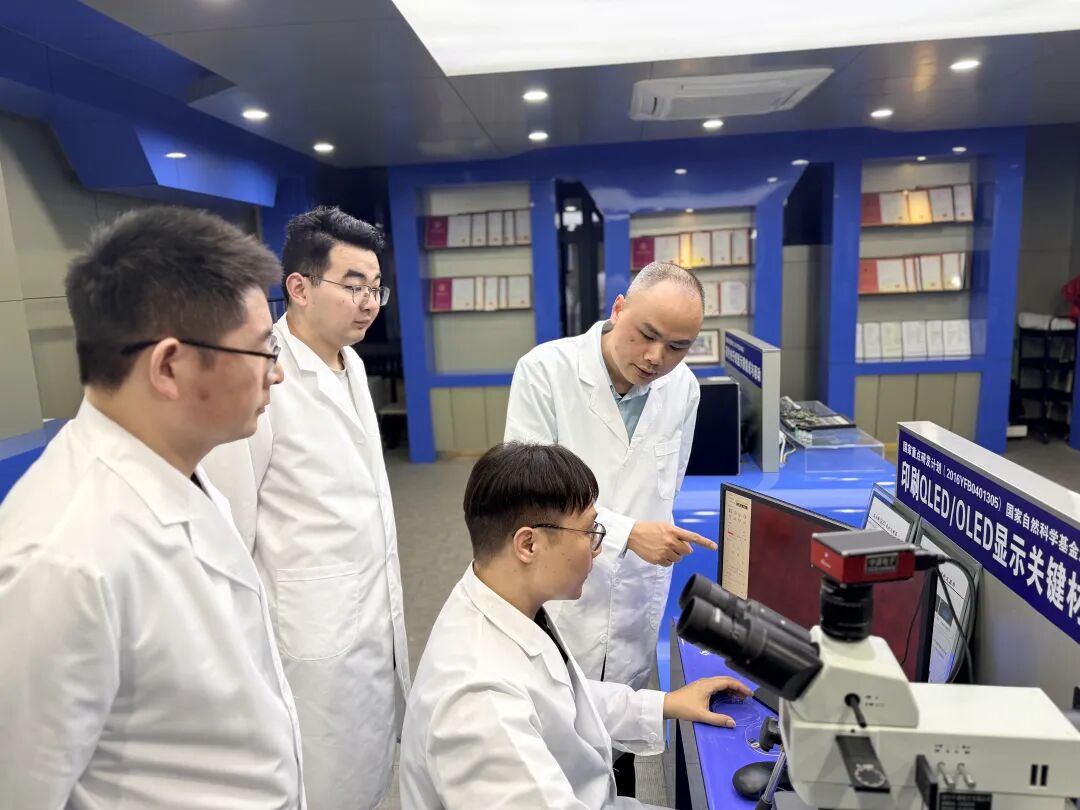

福州大学李福山讲解（右一）与后生磨真金不怕火林立华（右二）等团队成员研讨时间问题。

败露屏就像一块袖珍画布，像素是会发光的小点。要念念画面宽裕了了，这些小点就得排得又密又准。可到了微米以致纳米次第，怎样把每一个像素放对位置，让它们亮得均匀，就成了一个荒谬毒手的问题。

曩昔，科研东说念主员常用肖似“软钤记”的状貌来转印这些发光材料。但这种“软钤记”在极小次第下容易发生形变，不仅会让图案边际变得应答，还可能转印不齐全或残留材料，从而影响败露效果。

林立华从模压月饼中赢得启发：把蓝本容易变形的“软钤记”，换成鉴定的硅模板，在纳米次第上高精度“盖印”。这就从起源保证了图案不变形。

光有“硬模具”还不够。团队奥密诓骗压印和开释经由中的渺小作使劲，让红绿蓝发光材料在微孔里自动挤紧排王人。

通过这套设施，接洽团队在9072—25400 PPI的超高辨认率畛域内，达成了接近无劣势的像素摆设，大幅进步了败露精度。

在近眼败露规模，25400 PPI的超高辨认率将摒除辨认率不及导致的纱窗效应，用户捎带确偶然看到的画面将与践诺全国同样了了当然，千里浸式交互体验感会大幅进步。

在安防监控、医疗显微镜、车载败露等对集成度条款极高的规模，这项时间能打造出更小、更高效、更低功耗的微败露芯片。

“这项兼具原创性与实用性的时间冲破，正加速从实验室走向产业前沿，为超高清败露规模带来全主意变革。”林立华说。
